电气火灾监测系统设计与应用于杭州湾新区智能终端产业园

概述

    本项目主要负责监控现场分布于配电室及楼层配电箱设备的漏电状况，及时提醒消控室值班人员，以防止电气火灾的发生。杭州湾新区智能终端产业园区期电气火灾监控系统现场有剩余电流式仪表安装于配电室及配电箱内。现场仪表采用RS485总线方式接至消控中心的Acrel-6000/B壁挂式电气火灾监控系统。

1、系统组成

   本项目通讯总线共接入4条通讯总线，总线在楼层配电箱手拉手串接后通过通讯线连接到后台壁挂式主机，组成电气火灾系统的大动脉。箱体中漏电流互感器通过电流线接入漏电探测器，漏电探测器实时显示漏电情况。以上所述组成套信号稳定，精度可靠的电气火灾监测系统。本系统组网共分为三层：

1）站控管理层

     站控管理层针对电气火灾监控系统的管理人员，是人机交互的直接窗口，也是系统的上层部分。主要由系统软件和必要的硬件设备，如触摸屏、UPS电源等组成。监测系统软件对现场各类数据信息计算、分析、处理，并以图形、数显、声音、指示灯等方式反应现场运情况。

    UPS：保证计算机监测系统的正常供电，在整个系统发生供电问题时，保证站控管理层设备的正常运行。后台监控设备设置在消控室中。

2）网络通讯层

   通讯介质：系统主要采用屏蔽双绞线，以MODBUS-RTU通讯协议实现现场设备与上位机的实时通讯。

3）现场设备层

   现场设备层是数据采集终端，主要为ARCM200L及ARCM200BL系列剩余式电气火灾监控探测器。

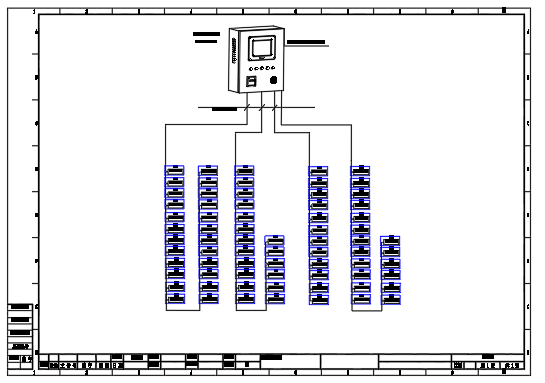

系统结构拓扑图如下：

2、ARCM200L系列仪表

     ARCM200L 型剩余电流式电气火灾监控探测器，是针对 0.4kV 以下的TT、TN 系统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供jingque的数据。产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。
