工程建设期间，徐家汇体育公园消防设备供电监控系统的设计与应用

概述

    AFPM消防设备电源监控系统是安科瑞自主研发的集监视、报、管理于体的计算机测控系统，该系统可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、消防单位以及石油化工、文教卫生、金融、电信等领域。

1、用户需求

   本项目要求消防设备电源监控系统能通过对徐家汇体育公园综合改造项目期工程项目消防设备的供电电源的故障和异常状态进行监控，及时报提醒相关人员消除这些隐患，防止发生火灾时，消防设备无电可用，设备不能正常投入使用。

2、系统组成

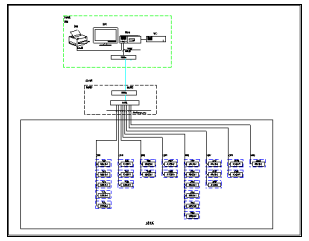

    本项目通讯总线共接入2条通讯总线，探测器模块接入壁挂式主机。AFPM100消防设备电源监控系统采用消防设备电源状态监控器 电压/电流传感器的两层结构组网模式。整个监控系统功能，安全可靠，探测准确，性价比高，系统内部采用消防二总线网络通信，对外提供以太网通信协议，以满足其他标准系统的连接，以上所述组成套信号稳定，精度可靠的消防设备电源监测系统。本系统组网共分为三层：

         2.1站控管理层针对消防电源监控系统的管理人员，是人机交互的直接窗口，也是系统的上层部分。主要由系统软件和必要的硬件设备，如触摸屏、UPS电源等组成。监测系统软件对现场各类数据信息计算、分析、处理，并以图形、数显、声音、指示灯等方式反应现场运情况。

        2.2UPS：保证计算机监测系统的正常供电，在整个系统发生供电问题时，保证站控管理层设备的正常运行。

网络通讯层

       2.3通讯介质：系统主要采用屏蔽双绞线，以消防二总线接口，MODBUS-TCP通讯协议实现现场设备与上位机的实时通讯。

现场设备层

现场设备层是数据采集终端，主要为AFPM100系列消防设备电源监控探测器。

3、 消防设备电源设备

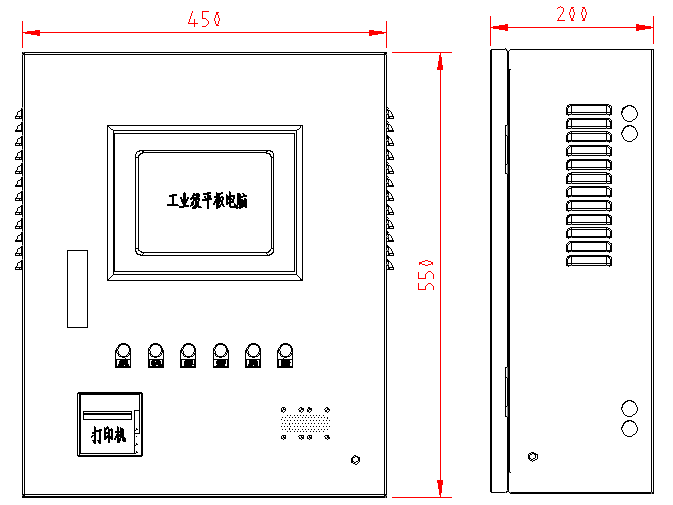

3.1 AFPM100消防设备电源主机

4、结束语

    徐家汇体育公园综合改造项目期工程项目消防设备电源监控系统由消防设备电源监控装置AFPM100、消防设备电源探测器组成。AFPM消防设备电源监控系统是安科瑞自主研发的集监视、报、管理于体的计算机测控系统，该系统可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、消防单位以及石油化工、文教卫生、金融、电信等领域。AFPM100消防设备电源状态监控器是AFPM消防设备电源监控系统的核心，监控设备通过消防二总线与多台传感器相连，构成集散式消防设备电源监控系统，实时监控消防设备电源的工作状态。控器采用集中式、模块化设计，配接传感器，对所监测的消防设备电源的运行信息、故障信息、位置信息等参数进行跟踪采集、存储、分析，方便用户进行管理和监控；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报、打印等多项功能。本设备结构合理、可靠性高、功能较强、维护方便、性价比高，系统界面直观、易用。
